低壓柜電流規格

對于低壓應用，相關標準要求開關柜必須要有一定的裕度。

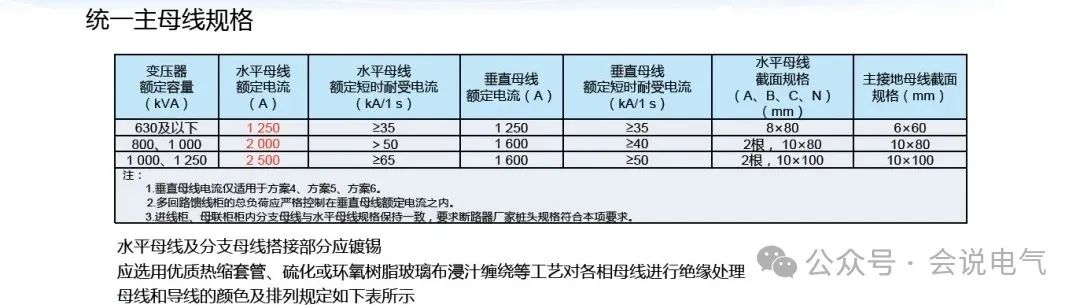

630/0.38/1.732=957A 開關柜1250A

1250/957=1.31

800/0.38/1.732=1215A 1000/0.38/1.732=1519A，開關柜2000A

2000/1215=1.65，2000/1519=1.32

1250/0.38/1.732=1899A 采用2500A電流等級。

2500/1519=1.65  2500/1899=1.32

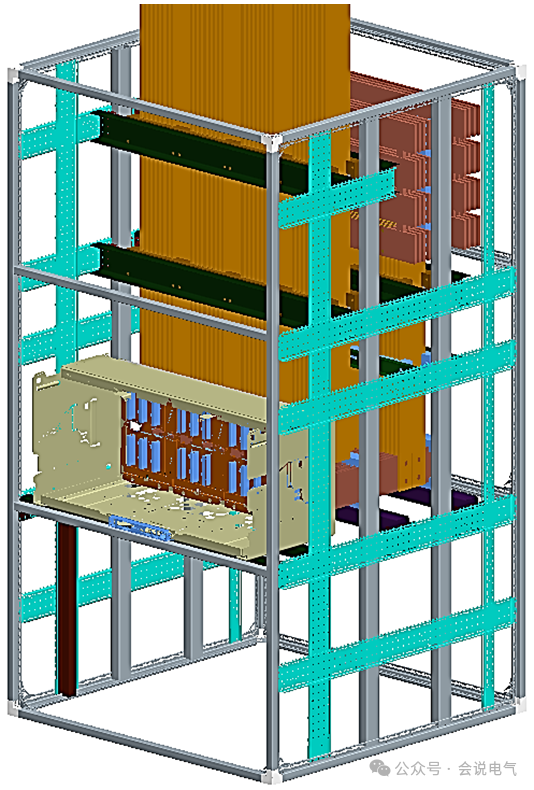

工業場所變壓器容量一般是2500kVA，計算電流3609A，可以采用4000A開關柜，但國內標準做法是必須采用5000A開關柜，5000A對于低壓開關柜需要采用6300A殼架的框架斷路器，6300A的殼架尺寸比4000A要大很多，觸頭、連接端等用銅量多，成本高，開關柜寬度大。

因此對于2500kVA變壓器進線柜，普遍寬度1.2米，成本高，尺寸大。雖然可以說大框架散熱好，銅排多更可靠，國產斷路器價格低，但從資源浪費、空間浪費來說，也是不經濟、不環保的。而且說真正好的產品不是靠大來取勝的。大、銅排多，但不代表斷路器的核心滅弧、微機控制、操動機構技術就好，而這些則是產品的關鍵，也是一些重點項目采用外資品牌主開關的原因，其性能有保證。

那為什么不能用4000A呢？按照設計標準，一般要求有20~30%的裕度，4000/3609=1.108，顯然不太滿足要求，只能選擇大一規格等級5000A的。5000/3609=1.385，裕度更大一些。

而國內設計的用于北美市場應用的開關柜，也沿用國內的設計標準，2500kVA變壓器也要求采用5000A開關柜，美國額定頻率60Hz，美標開關柜的溫升上限比國內標準要低，因此美標開關柜使用的框架斷路器尺寸更大，用的銅排更多，按照國內常規做法就會造成巨大的成本增加，對于客戶來說也是不經濟的。

北美低壓電壓等級有600/480V，2500/0.48/1.732=3007.12A，由于額定電壓相差100V，因此計算額定電流顯著降低，這時選用5000A開關柜，5000/3007=1.66，達到1.66倍，也就是說額定電流增加了2/3。因此是否真的需要5000A電流等級的開關柜就要大大的打一個問號?了。

4000/3007=1.33，可以看出采用4000A開關柜也有33%的裕度，完全可以滿足用戶過載的需求。況且對于短時過載，開關柜是可以承受的，無需產品上過多的裕度。

國內常規的做法有其原因，產品的可靠性無法滿足實打?qū)嵉呢摵梢?，質量不穩定，以大代小可以使客戶的信心增強，避免事故發生。

而國外的做法往往沒有那么大的裕度，也不允許有那么大的裕度，這會增加客戶的投資，產品的性能參數是實打?qū)嵉模辉试S試驗和產品不一致。

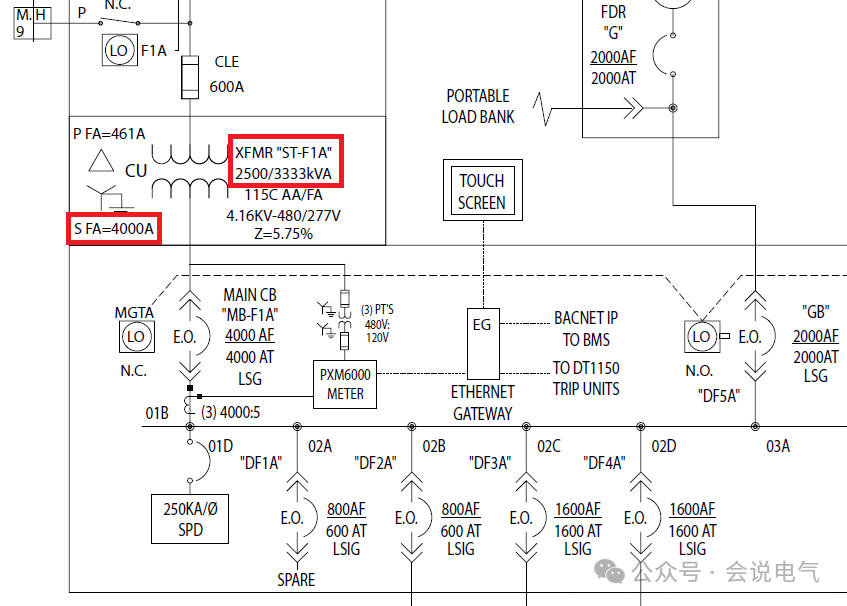

3333/0.48/1.732=4009A 因此對于設備的可靠性，設備的安全裕度就要加強，而不是偷工減料、以次充好，必須嚴格按照性能參數、標準設計生產產品。
